Glaswanne, Füllstand

Technische Eigenschaften gemäß Datenblatt
Produktgruppe:
Prozessbeobachtung Kameraanwendung: Füllstandsmessung
Technologie:

Berührungslose Füllstandsmessung durch Kamera- Beobachtung mit Auswertung auf dem angeschlossenen PC

Anwendung:
  • Genaues Messen von Füllständen in Glas- Wannen und anderen Schmelzprozessen ohne Produktberührung mittels einer indirekten wartungs- und verschleiß- freien optischen Messmethode
  • Die Messung ist innerhalb des Computer- Netzwerks durch den Bediener optisch kontrollierbar
  • Das Messsignal wird als 4...20 mA Wert bereitgestellt
  • Neben dem Füllstandsmesswert kann auch z.B. die Temperatur gleichzeitig gemessen und ausgegeben werden
Hauptmerkmal:
  • Hochtemperaturkamera
  • Optische Messung ohne Produktberührung
  • Kontinuierliche Real-Time-Messung
  • Wartungsfrei, Verschleißfrei, Kostengünstig
  • Liefert das Bild der Oberfläche auf den PC des Beobachters
  • Auflösung der optischen Messung 0,5 mm
  • Software gesteuerte Reduzierung von Spiegeleffekten auf der Kameralinse
  • Keine Ablagerungen auf der Frontscheibe durch spezielle Mess"blende" und Luft- Spülung der Linse
  • Ersetzt nukleare Systeme, Platin-dipper oder separate Mess- Schächte
  • Die Hochtemperatur Kamera Systeme haben als Standardausrüstung ein Fusions- Schauglas in jedem Gerät
Kundennutzen:
  • Berührungslos
  • Preiswert
  • Unempfindlich gegen Umgebungseinflüsse
  • Wartungsfrei
  • Verschleißfrei
  • Keine Wasserkühlung nötig! Die integrierte Luftspülung realsisert ebenfalls einen Kühleffekt für die Kamera. Diese kann bis zu 8 Std ausfallen ohne Schaden an der Kamera
  • Gleichzeitige Optische Überwachung und Füllstandsmessung
Zulassungen:
NEMA 4, IP 66
Eigenschaften:
  • Hochtemperatur- Ofen Füllstandsmessung
  • Kamera mit justierbarem Standfuß und Wärmeisolation
  • Manuelle Schärfe- Einstellung
  • Automatische Blende und Verschlusszeiteneinstellung
  • Luft- Spül- und Kühlanschluss
Technik:
  • CCD-Kamera mit entspiegelter Optik
  • Ausgangssignal: Ethernet System TCP/IP
  • Verkabelung: CAT 5e, RJ-45 Anschluss
  • Farbe: PAL oder NTSC
  • Blickwinkel:
    • Horizontal 69 ° / Vertikal 53 ° (Standard)
    • Horizontal 41 ° / Vertikal 31 ° (Standard)
    • Horizontal 22 ° / Vertikal 16 ° (Standard)
    • Horizontal 7 ° / Vertikal 5 ° (enger Winkel)
  • Verschiedene Betriebsspannungen
  • Elektronische Verschlusszeitensteuerung (Shutter Speed)
  • Beleuchtungsstärke: ab 0,1 lux (typ) bei Blende 1,4
  • Umgebungstemperaturen: - 15 ...+ 100 °C

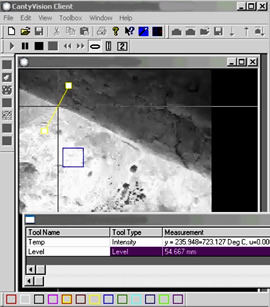

  • Software: CantyVision
    • 12 Tools gleichzeitig möglich zur Auswertung
    • OPC Data Access 1.0 Client & Server:
    • Eingebauter OPC Client einschließlich OPC Treiber
    • Extra OPC Server enthalten
    • Ansteuermöglichkeit für mA Ausgangsmodule über Ethernet Anschluss
      (siehe separates Datenblatt)
  • PC- Anforderungen:
    • Windows XP Professional
    • 512 MB RAM oder besser
    • Pentium 4 mit 2,6 GHz oder besser
    • Video Karte mit min 128 MB Speicher
