Standard




Open Channel / Closed Channel

Links: CANTY / Rechts: Wettbewerb
Produktgruppe: Schaugläser Standard
Technologie:
  • Sicherheits- Fusions- Schauglas zum Einsatz in der Chemie und Verfahrenstechnik.
Anwendung:
  • Prozessbehälter der Chemie
Hauptmerkmal:
  • Fusionsglas (Hermetische, hochfeste Verbindung des Boroplus- Glases mit dem äusseren Metallring). Hohe Schlag- und Temperaturschockbeständigkeit
    Grösstmöglicher Glas- Durchmesser im Vergleich zum Außendurchmesser
    Lieferung mit oder ohne Flansch
Kundennutzen:
  • Größere Durchsicht als bei Wettbewerbs-Schaugläsern, damit weniger Aufwand am Stutzen, Flansch und an Schweissarbeiten. Oberflächenkratzer beeinträchtigen weder Sicherheit noch Lebensdauer. Leicht zu reinigen während der Behälterreinigung.Optional ergänzbar mit Glasfaser- Licht, dadurch Verzicht auf separate Stutzen für die Beleuchtung
Zulassungen:
  • FM, ASME
Eigenschaften:
  • Prozessdruck von Vakuum bis 10bar Ü bzw 40 bar Ü (bis DN150) Prozesstemperatur bis 343°C, höhere Temperaturen und Drücke auf Anfrage

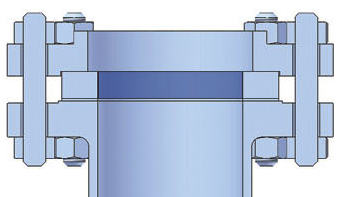

  • Einbau auf Standard DIN oder ANSI Flansche
  • Quarz- Saphir Schutzgläser zum Einsatz bei ätzenden Applikationen
Technik:

Standard Fusionsglas
Anschluss:
ANSI: 1 " bis 10 " (Sicht- Durchmesser: 28 ... 241 mm)
DIN: DN 25 bis DN 150 PN 10/16/25/40
DIN: DN 200 PN 10/16 und DN 250 PN10
(Sicht- Durchmesser: 38 ... 241 mm)

Retrofit Cartridges: 2" bis 4,5 " 150/300/600 PSI
Retrofit Cartridges: 5,6" bis 7,3 " 150/300 PSI

Kundenspezifische Abmessungen möglich nach Zeichnung

Material: C-Stahl,
Material: Edelstahl: 316L (Canty upgrated auf eigene Kosten auf Alloy C),
Material: Hastelloy: C276, C22
Oberfläche: Standard: 0,81 µm, wahlweise auch 0.51 µm oder 0.38 µm,
auf Wunsch auch in Elektropoliert

Modellcode / Optionen

Die auf dieser Seite genannten Eigenschaften sind abhängig vom jeweiligen Modellcode der Geräte.
Bitte verwenden Sie das Anfrageformular, um ein Angebot und die passenden Gerätedaten zu erhalten.
Es gilt immer die jeweilige technische Gerätespezifikation der betreffenden Hersteller.
